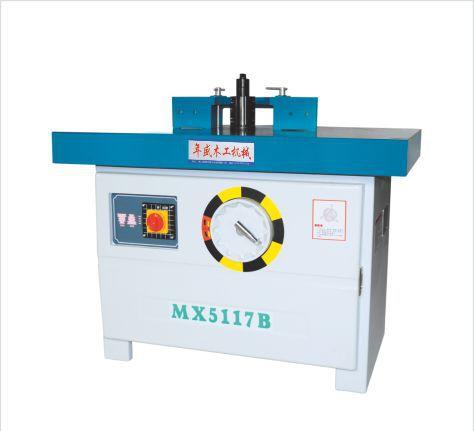

木工機械單軸立銑機

　　單軸立銑機銑床屬于下軸銑床的一種，也經常出現在實際生產中，可進行多種類型的加工，且操作簡單，較為實用，單軸立銑機分為手動進料和機械進料兩種方式。

　　一、單軸立銑機的組成

　　床身是用鑄鐵制成的整體箱式結構，床身內部布置了數條筋板，以保證足夠的剛度和強度。固定工作臺通過螺栓和可以調節的支承套緊固在床身上，主軸由兩個止推軸承支承在軸套內，轉動手輪可使軸套帶著主軸升降，電動機經帶帶動主軸。

　　手柄用來調整主軸V帶的松緊程度。手柄可調節主軸的偏轉，可使主軸偏斜垂直位置0°～45°的任意位置，以銑削各種角度的零件。調整手柄可使主軸準確地處于垂直位置。在主軸上端的錐孔內裝有刀頭。刀頭上端可根據需要裝入固定工作臺上的懸臂支架內。

　　活動工作臺，在托架的支承下，可沿圓柱導軌作水平移動，以便加工榫頭和零件端面。在活動工作臺上還裝有水平液壓壓緊器、偏心垂直夾緊器、靠板以及限位器。為了方便裝卸刀具，可通過手柄使主軸固定。機床上還裝有導向板，控制按鈕以及安全罩等。

　　二、單軸立銑機主軸調整機構

　　單軸立銑銑床的主軸調整機構。主軸的調整機構用于調整主軸的升降和傾斜。主軸的升降機構是由上軸座、下軸座、錐齒輪和錐齒輪組成。在上、下軸座之間裝有錐齒輪，與錐齒輪嚙合的錐齒輪的另一端安裝著手輪，錐齒輪可在軸套中轉動，當轉動手輪時，錐齒輪則可帶動錐齒輪轉動，由于錐齒輪上有螺紋與軸套上的螺紋相結合，因而可以帶動軸套沿導向鍵做升降運動，導向鍵是通過螺母固定在下軸座上的。轉動手柄經頂桿和頂塊可將軸套鎖緊。調整主軸的傾斜由托架、弧形導軌、調整板和螺母完成。托架和下軸座由螺栓連接，調整板則是由螺栓固定在托架上，托架套在軸套的外面，并可圍繞它轉動?；⌒螌к売陕菟ü潭ㄔ趫A盤上，當螺母移動時，托架則沿著弧形導軌轉動，并帶動下軸座轉動，使在下軸座中的主軸傾斜。傾斜程度可由圓盤上的刻度來指示。還展現出了更換刀具時，固定主軸的裝置。它主要由安裝在下軸座上的插銷，彈簧以及安裝在床身上的支座和手柄組成。
