跑車帶鋸機

　　大家都知道跑車帶鋸機是用來切割大圓木的，今天我們對跑車帶鋸機的結構做一下介紹，有興趣的廠家可以自己學著做一臺。

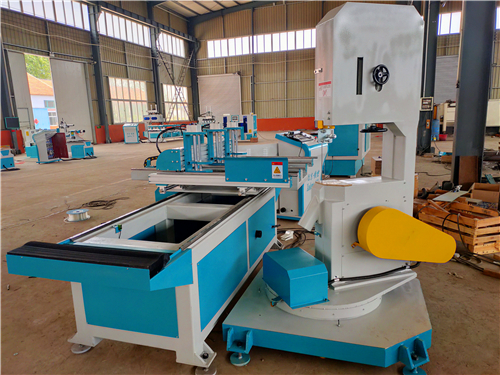

　　一、跑車帶鋸機的簡介

　　鋸割圓木的帶鋸機和雙聯縱列帶鋸機等，一般采用車式進料裝置，即利用跑車把原木送進切削區。跑車是制材帶鋸機不可缺少的重要組成部分，用于支承原木且完成縱向進給和橫向進給，以及其他輔助運動，跑車工作情況的好壞直接影響鋸切效率和質量。跑車應滿足下列要求：①安全可靠，故障少。跑車需要堅固，應具有一定的剛度和彈性，以承受鋸割過程中裝木、翻木等動作所產生的巨大沖擊;②搖尺精度高，操作靈活方便，跑車需要能準確地控制搖尺和運行速度，運轉中保持穩定，不搖擺、不脫軌，跑車需要啟動平穩，啟動力大，以保證生產率和制材質量。根據跑車的動力方式，分為手動跑車和機動跑車，一般采用機動跑車。

　　二、跑車帶鋸機的規格

　　跑車的規格用卡木樁的有效行程來表示，其有效行程為卡木樁從滑軌(車盤)的前端面可以后退的比較大位移。按照標準JB  3178—1982之規定，根據鋸輪直徑大小，卡木樁有效行程應不小于630mm、800mm、1000mm、1250mm、1500mm和1800mm。

　　三、跑車帶鋸機的結構組成

　　跑車由車架、卡木機構、搖尺機構、退避機構、傳動機構和翻木機構等組成

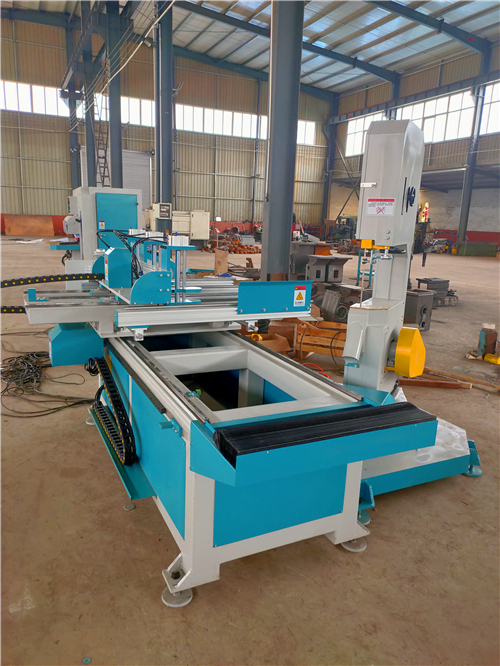

　　1.跑車帶鋸機車架

　　車架是跑車的骨架，跑車的各種主要機構幾乎全部裝在車架上。車架分為木架結構和鋼架結構兩種。木架結構一般用在手動跑車上，鋼架結構一般用在機動跑車上。車架的長度是根據被鋸割原木的長度來確定的，一般為4～6m，寬度可根據原木的徑級大小以及安裝在跑車上其他零部件的尺寸確定，一般在0.8～2m之間。車架下有4～5對車輪，靠近鋸條一側的為承載用的平面形車輪，遠離鋸條一側的車輪除承載以外，還起導向作用，因而采用V形結構。

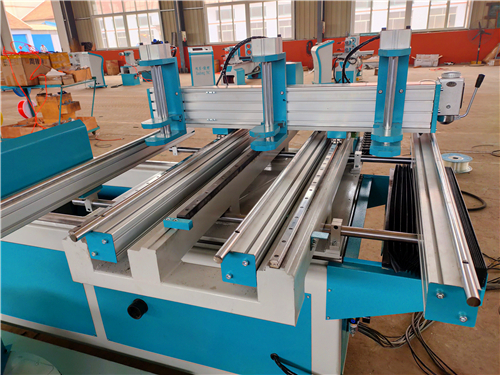

　　2.卡木機構

　　卡木機構是用來定位和卡緊被鋸割木料的，使其在鋸割的過程中不發生竄動?？緳C(jī)構的組成和配置：卡木機構由滑軌、卡木樁、微調機構和卡木鉤組成?？俱^又稱鷹嘴，其作用是將木料卡緊在卡木樁上，以保證鋸割時木料不發生位移和旋轉。每個卡木樁上都有一套卡木鉤，分為上卡木鉤和下卡木鉤兩鉤，或上卡木鉤、中卡木鉤和下卡木鉤三鉤?？俱^有兩個運動，在與工作面垂直的導軌上滑動，以卡緊不同形狀和尺寸的原木;在平行于滑軌工作面的水平導軌上伸縮，調整卡木鉤相對于卡木樁前面的距離，以改變剩余木料的厚度。

　　卡木鉤的傳動形式有手動、機動、液動和氣動等。

　　手動卡木鉤完全靠人工操作，勞動強度大，已被其他傳動形式所代替。如圖1-6所示為一種機械傳動卡木鉤。上卡木鉤安裝在具有調心螺母的滑板上，下卡木鉤安裝在絲杠下面的滑板上。當電動機通過皮帶輪帶動絲杠旋轉時，使上卡木鉤、下卡木鉤的滑板先后沿立樁側面滑道垂直移動。當絲杠旋轉時，使帶有上卡木鉤與平衡錘的滑板下移，從而使上卡木鉤從上面卡入原木。當卡入一定深度時，反向力矩使調心螺母不能因絲杠的旋轉而繼續下移，則絲杠帶動下卡木鉤沿導向滑鍵向上移動，由下面卡緊原木。為防止下卡木鉤自動下落，一般在下卡木鉤滑板外裝有鎖緊裝置。即當下卡木鉤卡緊原木后，絲杠繼續轉動，帶動滑塊向上運動，并將彈簧7壓縮;同時，小輪也隨之向上移動，與擋塊分開;在彈簧11的作用下，使防松止逆銷緊壓在滑板側面的單向止逆齒條上，防止下卡木鉤卡緊松退。當下卡木鉤頭部插入原木一定深度時，由行程開關或過電流繼電器將電動機電源切斷，完成對木料卡緊的全過程。當電動機反轉時，卡緊力較小的下卡木鉤滑板將自上向下運動，小輪推動擋塊，壓縮彈簧11使防松止逆銷和單向止逆齒條分離，滑塊在彈簧7的作用下復位。當下卡木鉤滑板達到末端以后，上卡木鉤滑板即由下向上運動，完成對木料放松的全過程。

　　3.跑車帶鋸機的搖尺機構

　　搖尺機構是控制被鋸割木料橫向進給的機構，每次進給量即加工成材的厚度。其精度對鋸切質量和出材率有很大影響，它是跑車的重要組成部分。
