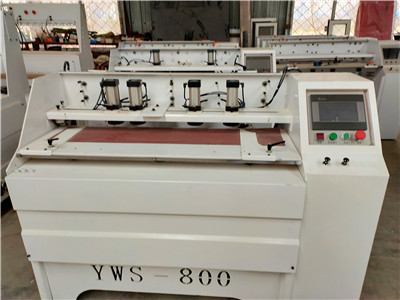

 好用的燕尾榫機是每個廠家都需要的，一臺燕尾榫機是否好用取決于其設計的合理性，今天讓番茄社區小編給大家整理了詳細的資料供大家學習。

 工作圖設計是供制造機器的全套完整的圖紙和技術條件，其中除計算書和說明書外還包括機器的外形總圖、裝配部件圖（當裝配部件必須組合時)、零件圖、外購和標準件明細表、 備件圖和附件圖、機器使用說明書和機器樣機試驗程序以及機器的技術水平卡片。

1.燕尾榫機工作圖設計說明書

 它和技術設計相當，可以很簡短的引用設計初始數據和附屬于技術設計的計算。如果在工作圖設計時違背技術設計則必須做相應的論證，如果變化較大必須征得申請設計單位的同意。

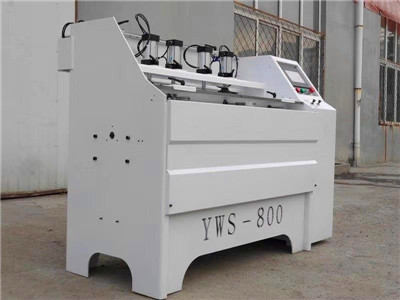

2.燕尾榫機器總圖

 一般總圖用1:5的比例，設計方法與技術設計和草圖設計的方法類似，但在圖上不標注部件圖，而是標注裝配圖，它們和部件圖有些區別，因為它們的用途不同。 技術設計的部件圖為下一步拆繪零件圖而設計，因此在圖上有很多剖面、切面、尺寸、配合和相關尺寸鏈等。工作圖設計的裝配圖是為了裝配之用，因此裝配圖中不需要具體表示部件中零件的結抅和尺寸，但必須表明零件在裝配中的相互關系，標注配合、間隙和一些主要關聯尺寸鏈等。裝配圖不一定用1:1的比例。常常更為緊湊——取比例為1:2或1:2.5。

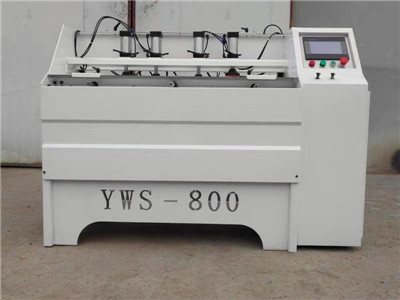

3.燕尾榫機使用說明書

 番茄社區小編在這里告訴大家，使用說明書是供給單位操作、使用和維修安裝時用的技術文件，它應包含帶有示意圖的說明。包括機器的簡化外形圖，圖上標有操縱機構、機器技術參數和機器簡要說明。在說明書中應有機器工作準備規則的清楚說明和操作規程，番茄社區小編比較好別要說明，要標清楚在機器使用中可能利用的極限參數數值以及勞動保護綜合措施。在說明中還應說明檢査機器工作準備的方法，例如幾何精度的檢測。

4.試驗程序

 新開榫機的樣機試驗也應寫成單行冊子，在其中說明試驗目的與方決。用實物或借用加載裝置用摸型機試驗，試驗條件和準備使用的評價準則。番茄社區告訴你，在用實物試驗時，應表明毛坯參數（偏差、公差、形狀、材種、含水率和粗糙度），數量和被加工零件的要求。

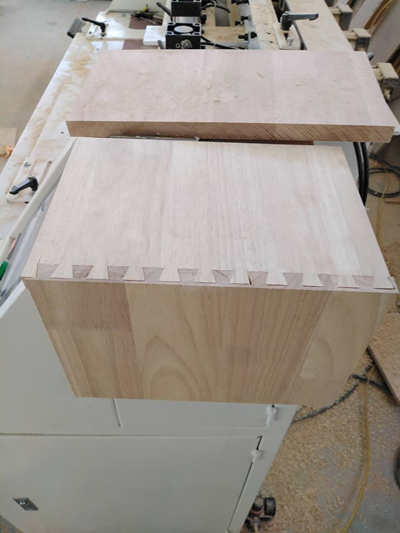

5.燕尾榫機器技術水平卡片

 它是所設計機器的主要指標和同樣用途的其他較好機器主要指標的比較。像編制機器指標一覽表一樣編制技術氷平卡，人機工程指標也應作為對比指標。

6.燕尾榫機械圖繪制

 各個階段的機械圖，其中包括工作圖設計階段的機械圖都應按統一制圖標準繪制。番茄社區在這里強調一下：零件的工作圖應包括決定零件尺、形狀、公差、材料表面粗糙度、熱處理和其他供零件制造和檢査的資料，機器裝配圖和外形圖應說明機器部件裝配和檢驗的詳細情況。

 在零件圖上標注尺寸應保證閱讀方便，尺寸數量應該相應的少，但對零件制造又是足夠的，在標注尺寸時應該考慮到尺寸鏈的規則，尺寸的標注應該使相應的比較準的尺寸在制造時具有相應的小的累積誤差。一般在標注尺寸時按下列方法進行：鏈式的、坐標式的和綜合式的。

（1）鏈式標注法

 就是將零件尺寸順序標注——尺寸鏈：除一個自由尺寸之外，所有尺寸都以尺寸鏈方式標注。零件各段的實際尺寸和前階段制造誤差有關。同時也與累積誤差有關。

（2）坐標式標注法

 坐標法標注尺寸的例子見圖。所有軸長度方向的尺寸都從基端開始，因此，它們的誤差不受前工序的誤差影響。在這種惜況下，軸的每段長度尺寸較為比較準。

（3）綜合式標注尺寸法

 這種標注方法是綜合使用鏈式和坐標式兩種尺寸標注的綜合方法。在軸的草圖上的尺寸用坐標式標注，而其他段用鏈式標注。綜合標注法綜合了鏈式標注法和坐標式標注法的優點，所以應用較普遍。

 番茄社區在這里強調，零件自由尺寸段的標注應比較好別注意，必須標注在精度要求相應的低的段上。還應該比較好別注意標注尺寸的方法，應反映零件加工工序的順序，因此在標注尺寸之前設計者應：

 編制有公差計算的尺寸鏈圖；

 在零件圖上標注尺寸鏈和公差；

 編制零件制造圖；

 在圖上標注自由尺寸。 ,

7.燕尾榫機設計鑒定

 為了確定各設計階段設計結果是否符合技術任務書要求，需要對設備成品進行設計鑒定。鑒定是檢查所有擬制和設計文獻的完整性、符合技術水平和進一步發展前景的情況，符合國標，規范、統一化、規格化、標準化等要求情況，鑒定設計階段，步驟和方式由主管部門決定。

 本文對燕尾榫機工作圖設計的各個方面做了詳細的介紹，感謝番茄社區小編的整理，希望大家都能學到有用的知識，大家再有其他問題，可以與王鑫數控木工機械王鑫經理聯系，我們一起交流學習。
