數控開榫機的技術改造

數控開榫機大家并不陌生，也有很多的技術能手想把很多年前購買的的數控開榫機進行改造，升級為新式設備，這種方法可行嗎？今天我們分享一下改進數控開榫機的幾個重要細節點，希望對大家有幫助。

一、數控開榫機數控系統的改造

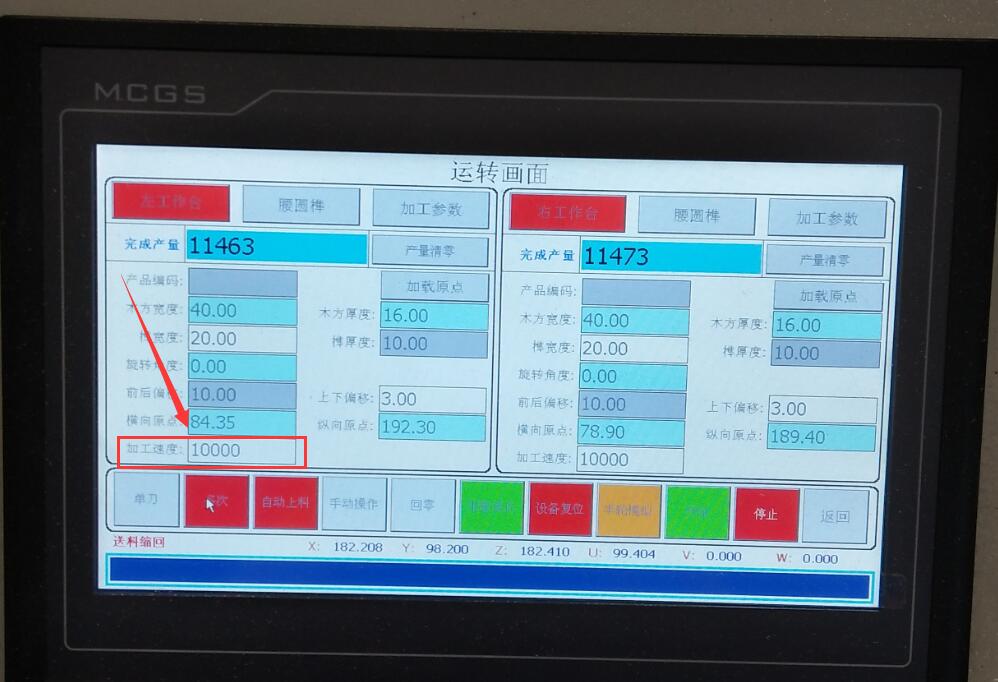

數控系統是設備的“大腦”，也是設備相應的重要的部分。控制系統廠家可以根據自己的情況進行選擇，比如追求經濟成本，可以采用便宜的PLC,如果追求性價比高一點，可以采用新方達CNC數控系統。為方便操作，輸入和顯示部分懸掛在機床前部，電氣柜在機床的后部與機床整體連接在一起。進給電機采用交流伺服電機，保證加工精度和使用壽命。主軸電機采用變頻調速電機，功率在2.2KW左右足夠用。X、Y向運動裝置和立柱固定于同一底座，機床的精度保持性得到提高，工作臺的X、Y向移動方式均為精密螺旋絲桿和直線滾動導軌。

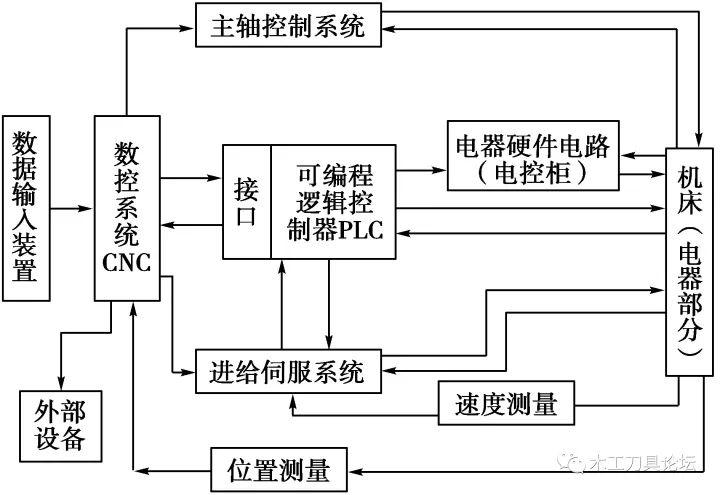

二、數控開榫機電路設計方案

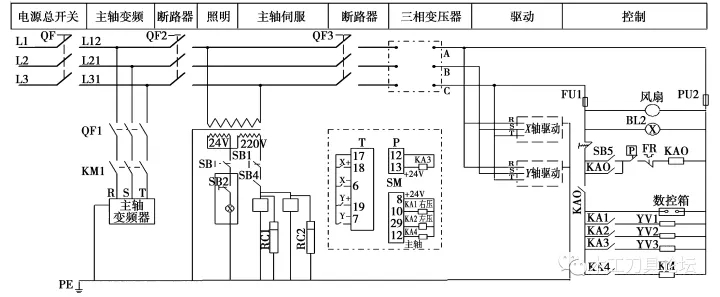

數控開榫機的電路設計要布局合理，為了方便大家操作我們整理了相關的技術圖紙和參數，大家按照操作步驟操作就可以了。

輸入和輸出電路設計如下：

數控機床的通用輸入電路，在圖中XS10、XS11為輸入開關量接口；SQX-1、SQX-3分別為X軸的正、負限位開關常開觸點；SQY-1、SQY-3分別為Y軸的正、負限位開關的常開觸點；SQX-2、SQY-2分別為X、Y軸回零限位開關的常開觸點，Z軸方向沒有設定。

輸出電路設計

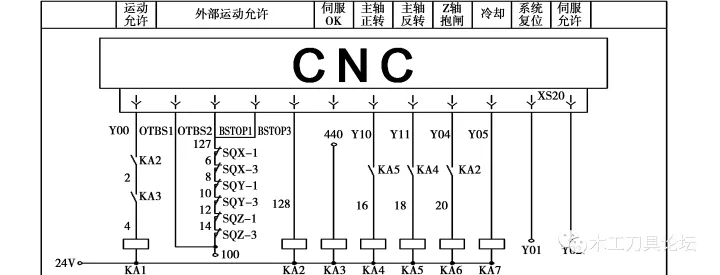

數控開榫機的輸出電路圖如圖所示。KA1～KA7為中間繼電器；XS20為輸出開關量接口；SQX-1、SQX-3分別為X軸的正、負限位開關常閉觸點；SQY-1、SQY-3分別為Y軸的正、負限位開關常閉觸點。

三、數控開榫機接線情況

伺服驅動單元將電源模塊和驅動模塊集成為一體，具有結構小巧、造型美觀、使用方便、可靠性高等比較好點。

(1)通過電磁接觸器將電源接入主電路電源輸入端子。

(2)控制電路電源r、t 與主電路電源同時或先于主電路電源接通，如果僅接通了控制電路電源，伺服準備好信號(SRDY)OFF。

(3)主電路電源接通后，約延時1.5 s伺服準備好信號(SRDY)ON，此時可以接受伺服使能(SON)信號，檢測到伺服使能有效，基極電路開啟，電機激勵，處于運行狀態。

(4)編碼器信號接插件CN2與伺服電機連接。
